WK-720A白铜锡电镀添加剂的工艺（滚镀）
一、白铜锡电镀添加剂工艺说明：

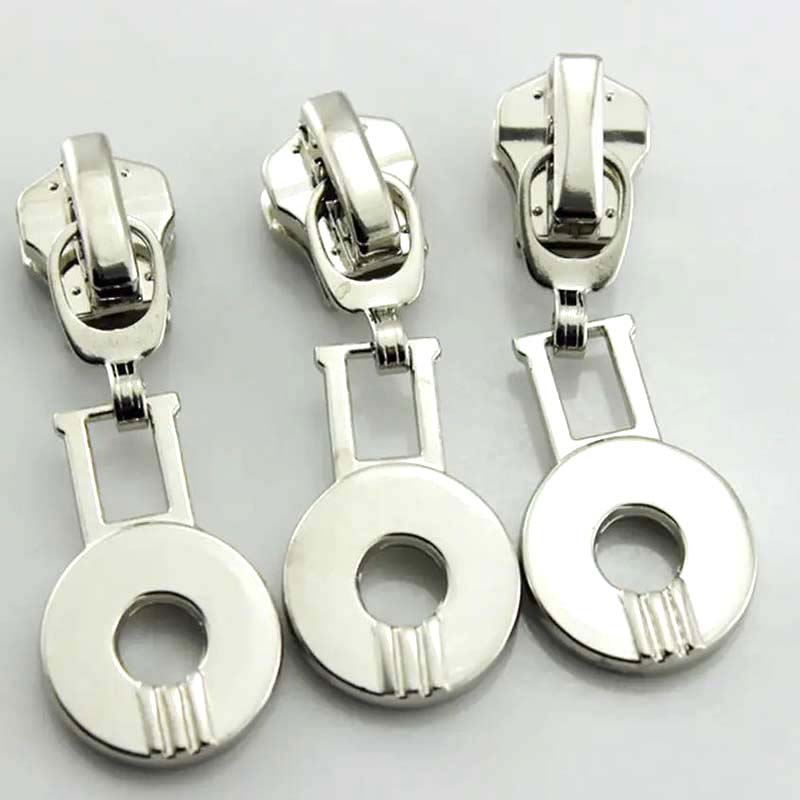

WK -720A工艺能镀出一层镍银色光亮白铜锡合金,具有柔软及填平性,
而且有高度防腐能力,为代镍**选择.可在铜、铁、锌合金上电镀.本工艺为无铅代镍工艺
，符合欧美 之现代饰品要求。
二、开缸方法(每一公升计)：项目数值
纯水700毫升
氰化钾 (氰化钠)70克(55克)氰化亚铜 15克
氰化锌1.5克
氢氧化钾12克
Wk-720A锡盐30克
碳酸钾20克
待完全溶解后进行活性碳处理至清澈,再添加WK-720A开缸剂30毫升/升,以纯水加至工作液位,
然后试镀.

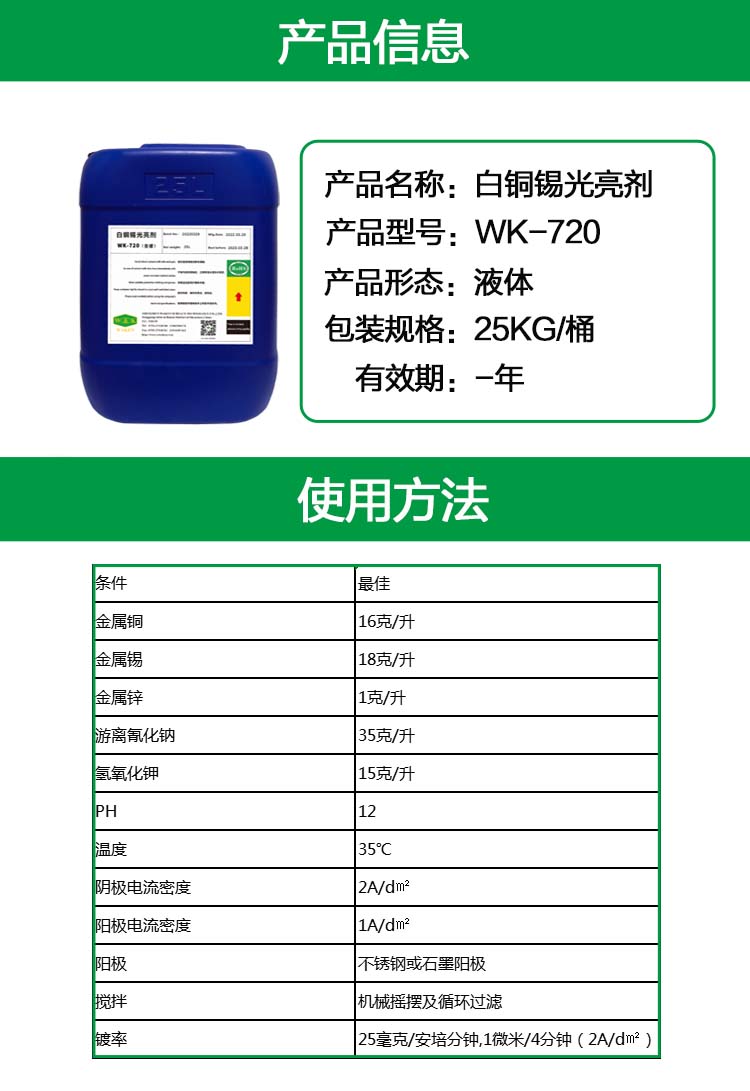

三、白铜锡电镀添加剂的操作条件：
项目**范围
金属铜10克/升8—15克/升
金属锡13克/升10—15克/升
金属锌0.5克/升 0.5—1.5克/升
游离氰化钾（钠）45（35）克/升40-50（30-45）克/升
氢氧化钾12克/升8—15克/升
PH1211—13
温度45℃40—50℃
阴极电流密度2 A/d㎡ 0.25—3A/d㎡
阳极电流密度1 A/d㎡0.25—2A/d㎡
阳极不锈钢或石墨阳极
搅拌机械摇摆及循环过滤
镀率25毫克/安培分钟 , 1微米/4分钟（2 A/d㎡）
四、白铜锡电镀添加剂的技术资料：
镀层
成分：铜44% 锡54% 锌2%
密度：8.5克/立方厘米，85毫克/平方分米=1微米
硬度：500—600HV
特点：光亮及低气孔率镀层，具良好耐磨
添加1克/升氰化亚铜可提高铜金属含量0.7克/升
添加2.5克/升WK-720A锡盐可提高锡金属含量1克/升
每3500安培/分钟，应添加：
WK-720A光亮剂：150毫升
WK-720A络合剂：80毫升
WK-720A湿润剂：80毫升
锡盐：150克
氰化亚铜：100克
氰化钾 (钠)：160(140)克
氢氧化钾：50克
五、故障及解决方法：
现 象原 因解 决 方 法
镀层白蒙
不够光亮且高位起黄朦迹1.金属锡偏低
2.氰化钠偏低
3.添加剂不足1.添加锡盐2-5克/升
2.补加氰化钠4-10克/升
3.补加光剂0.3-1毫升/升或开缸剂5-10毫升/升
镀层走位差
且低位黄1.金属锡偏低
2.氰化钠偏低
3.有机物污染1.添加锡盐5-10克/升
2.补加氰化钠4-10克/升
3.碳粉处理及低电流电解,添加开缸剂5-10毫升/升,湿润剂0.4-1毫升/升
灰朦且带暗黑1.氢氧化钾偏低
2.金属铜偏低
3.杂质污染1、补加氢氧化钾1-4克/升
2、补加氰化亚铜2-5克/升
3、大电流电解(1-4小时)及碳粉处理后,添加开缸剂5-10毫升/升,湿润剂0.4-1毫升/升
镀层离水后出现黑影过酸
变朦变暗1.氢氧化钾偏低
2.金属铜偏低
3.光剂不够1.补加氢氧化钾2-5克/升
2.补加氰化亚铜3-6克/升
3.补加光剂0.3-1毫升/升
镀液变浑浊1.氢氧化钾严重不足1.补加氢氧化钾6-12克/升
六、一般情况可做如下控制：
金属铜高 氢氧化钾高 电流大 温度高 转速快 锡含量低 氰化物低 光剂少 镀层偏黄
金属铜低 氢氧化钾低 电流小 温度低 转速慢 锡含量高 氰化物高 光剂多 镀层偏白
七、各成分及添加剂的作用及控制：
氰化亚铜：镀液的主要组成成分，当镀液中金属铜过多时，则色泽偏黄；过少则镀层易灰朦。
锡 盐：镀液的主要组成成分，当镀液中金属锡过多时，则镀层易灰朦，起白迹，易出现黑斑；过少则镀层偏黄，走位差。
锌 盐：镀液的必要组成成分，过少则色泽不白，光亮不足；过多则镀层经高温易变色。
氰 化 物：金属铜的络合剂，必须保证一定的游离量，且与金属铜成一定的比例，游离氰化物是除光剂外可以控制镀液中的金属铜的重要手段。过多则抑制铜的析出，镀层易起白雾：过少则镀层粗糙，色泽偏黄。
氢氧化钾：金属锡的络合剂，必须保证一定的含量，且与金属锡成一定的比例，是除光剂外可以控制镀液中的金属锡的重要手段。过多则抑制金属锡的析出，镀层偏黄，走位差，过少则镀层易起白朦，离水后易出现黑斑迹。
光 亮 剂：起光亮整平作用，改善低区朦黑，过多镀层易变色，上镀慢，颜色偏暗；过少，走位差，易出现黑斑，高位易出现黄迹。
湿 润 剂：防止镀层出现针孔，粗糙。使镀层细腻光滑,增加镀液的深镀能力和降低镀层的表面张力，减小镀层的脆性。过少则镀层高位易出现朦，刺激气味大。过多则影响上镀速度，镀层易变色。
络 合 剂：辅助络合铜盐，锡盐，改善走位，协调光剂增白增亮，能扩大电流密度范围。 注： 添加剂的添加应采取少加勤加为原则，不宜一次加的过多，应控制添加剂的添加量，过多的光剂和络合剂可采取电解方法除去，过多的湿润剂可用活性炭粉吸附掉
八、包装、储存条件：
25kg塑胶桶包装，贮存于阴凉、通风、干燥处。
九、健康和安全事项：
请参阅最新的由深圳市华凯表面处理技术有限公司提供的化学品安全技术说明书(MSDS)
声明：
此说明书内所有关于本公司产品的建议，以本公司信赖的实验资料作为标准，因各从业者在操作及设备上有所
差异，故本公司不能保证及不负责任何不良后果，此说明书内所有的内容也不能作为侵犯版权的证据。
