锡酸钾电镀工艺全解：以锡代银降本增效，B端大厂都在用的核心配方揭秘

    在电子制造和表面处理行业，电镀工艺不仅是赋予产品防腐性能和外观装饰的关键步骤，更是直接影响电气连接性能的核心环节。长期以来，镀银工艺凭借其优异的导电性和低接触电阻，在高端电子元器件、连接器和印制电路板中占据主导地位。然而，随着近年来贵金属价格的剧烈波动以及环保法规对氰化物使用的严格限制，B端制造企业面临着巨大的成本压力和合规风险。

   在这一背景下，“以锡代银”逐渐从实验室研究走向了量产线，而推动这一技术转型的核心材料，正是锡酸钾。本文将从锡酸钾的理化特性、制备工艺、电镀配方解析、经济效益评估及工艺痛点排查等多个维度，为您深度揭秘B端大厂降本增效的电镀核心工艺。

一、 重新认识锡酸钾：不止是化学试剂

在许多人的认知中，锡酸钾仅仅是实验室货架上的一种普通无机盐。但在电镀工程师眼中，它却是碱性镀锡体系不可或缺的“血液”。要理解其在电镀中的**表现，我们首先需要从分子层面剖析其理化特性。

1. 核心理化参数与晶体结构

锡酸钾通常以三水合物（K2SnO3·3H2O）的形式存在，外观为白色结晶粉末。根据制备工艺的不同，它可以呈现为无色透明四方晶系结晶体，密度约为3.45g/cm³，具有良好的化学稳定性和热稳定性。在电镀应用中，我们更关注其在水溶液中的行为。锡酸钾易溶于水，且水溶液呈强碱性。与传统的钠盐（锡酸钠）相比，钾盐在水中具有更大的溶解度，这使得镀液能够承载更高浓度的主盐，从而允许使用更高的阴极电流密度，大幅提升生产效率。

2. 为何选择钾盐而非钠盐？

在早期的碱性镀锡工艺中，锡酸钠曾被广泛使用。但随着对镀层质量要求的提高，锡酸钾展现出了压倒性的优势：

• 更高的极限电流密度：钾离子的淌度大于钠离子，镀液的电导率更高，这使得在同样的槽压下，锡酸钾镀液可以使用更大的电流，不易发生“烧焦”现象。

• 优异的深镀与均镀能力：高电导率意味着电力线分布更加均匀，对于孔径极小的PCB过孔或形状复杂的连接器，锡酸钾镀液能实现更均匀的镀层分布。

• 结晶更细致：钾盐体系下析出的金属锡晶粒更为细密，表面平滑，后续的可焊性更好。

3. 储存与安全防护

作为强氧化剂类和强腐蚀类化学品，锡酸钾的储存和管理必须严格遵循规范。它要求单独存放于阴凉通风处，理想存放温度为-4～4℃，最高室温不得超过30℃，且必须远离火源及有机物、镁、铝、锌粉等易燃固体，以防形成爆炸混合物。在日常操作中，操作人员需佩戴防腐蚀手套和护目镜，避免皮肤和黏膜直接接触。

二、 锡酸钾制备工艺的底层逻辑与优化路径

优质的电镀液离不开高纯度的主盐。镀液中铁、铅、锑等杂质哪怕只有微量，也会导致镀层发暗、起泡甚至失效。因此，了解锡酸钾的制备工艺，对于电镀厂把控原料质量至关重要。

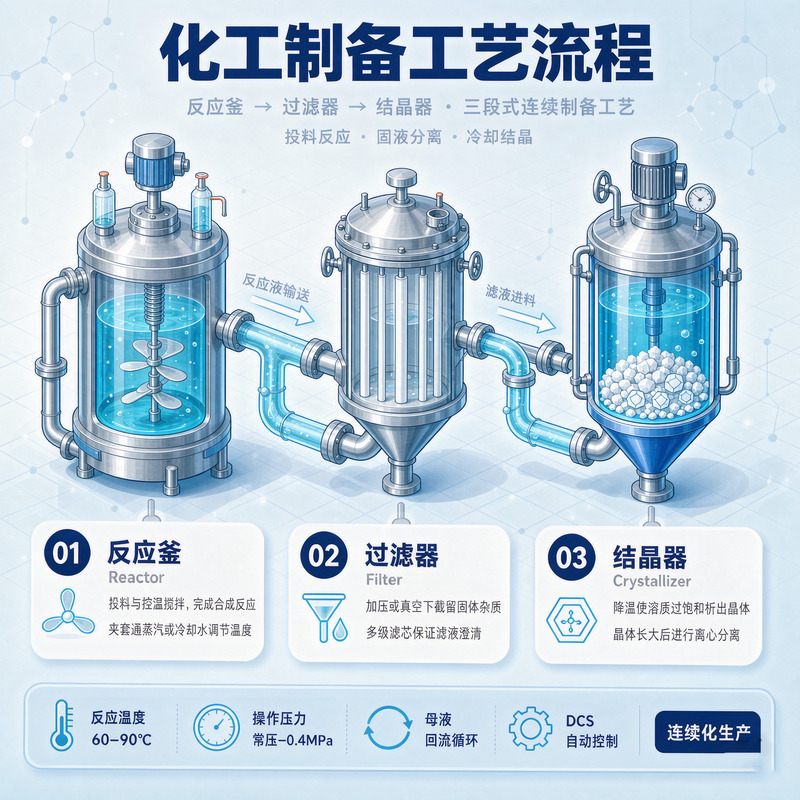

1. 传统制备工艺剖析

目前工业上制备锡酸钾主要有以下几种路径，其中以硝酸法和碱解法最为常见：

• 硝酸法：将金属锡熔融后水淬成锡花，与浓硝酸反应生成偏锡酸（H2SnO3）。此步骤需严格控制温度，避免氮氧化物大量逸出。生成的偏锡酸经过洗涤脱除杂质后，与氢氧化钾共熔，生成锡酸钾粗品，再溶于水中和、结晶。

• 碱解法：将锡花与氢氧化钾、硝酸钾按比例混溶，在高温下直接氧化反应。此法反应速度快，但放热剧烈，需具备良好的热交换设备以控制反应平稳进行。

2. 硫酸盐体系制备新工艺

近年来，一种以硫酸锡钾和硫酸钾为原料的制备工艺受到关注。该工艺将原料粉碎筛选后按比例加入反应釜，加足水量加热搅拌溶解；随后加入稀硫酸使反应接近中和点产生沉淀；接着加入少量的酒石酸等表面活性剂，在搅拌条件下混合催化并调整反应性质；沉淀物经洗涤、过滤、干燥、熔融等多重工序，最终得到纯净产品。这种方法通过引入表面活性剂，有效控制了晶体的生长速度和粒径分布，产出的锡酸钾在纯度和溶解性上表现优异。

3. 工艺优化与纯度控制

无论采用何种工艺，除杂是核心。原料锡中常含有微量铅，由于铅在电镀中会与锡共沉积，严重影响镀层可焊性，因此在制备初期需通过氯化或萃取法深度除铅。此外，在最终结晶阶段，采用重结晶技术可进一步降低游离碱和杂质离子的含量，获得电镀级高纯锡酸钾。

三、 锡酸钾电镀工艺全解：配方解析与操作控制

掌握了优质原料，接下来便是电镀配方的调配与工艺参数的设定。锡酸钾碱性镀锡体系不含剧毒的氰化物，废水处理简单，是名副其实的绿色环保工艺。

1. 核心配方成分及作用

一个成熟的锡酸钾镀锡配方通常包含以下核心成分：

2. 操作条件的关键控制点

• 温度：通常控制在50-65℃。温度过低，电流密度上限受限，沉积慢且易发暗；温度过高，添加剂消耗过快，镀液挥发快，且可能导致镀层粗糙。

• 阴极电流密度 (DK)：在1.5-4.0 A/dm²之间。锡酸钾体系的优势在于可承受高电流冲击，对于连续电镀或滚镀，可适当调高以提升产能。

• 阳极：采用纯度99.9%以上的高纯锡球或锡板。在碱性体系中，锡阳极需保持半钝化状态（表面呈微黄色），以Sn4+形式溶解。若阳极完全钝化（发黑），会导致槽压升高，镀液主盐浓度下降。

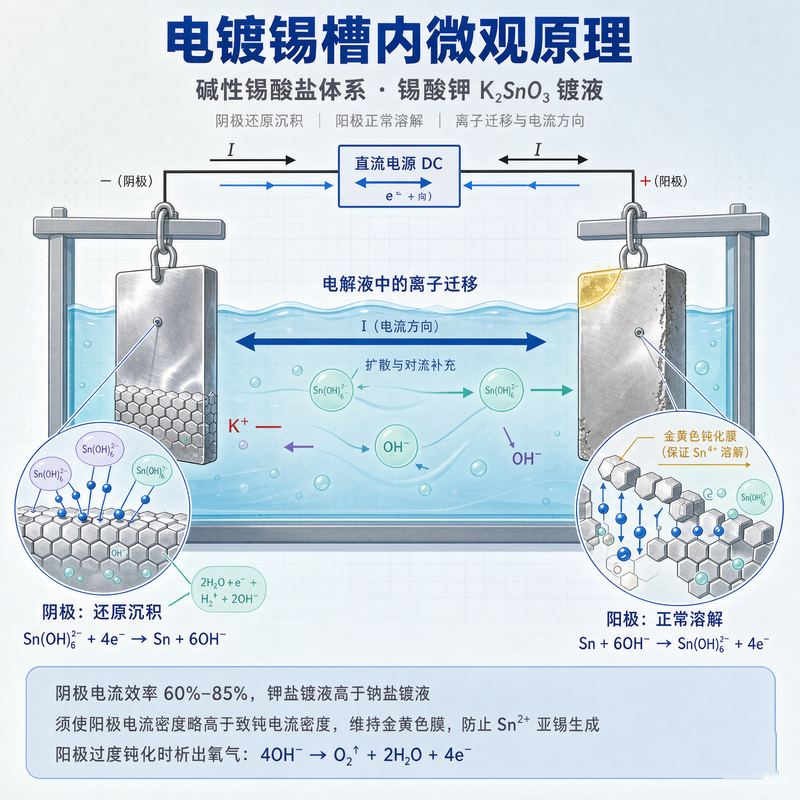

3. 阳极溶解的动态平衡

电镀过程中，阴极消耗的Sn4+需要阳极溶解来补充。维持阳极的正常溶解是镀液稳定的关键。操作中需控制阳极面积与阴极面积的比例（通常为1.5:1至2:1）。若阳极面积不足，电流密度过大导致完全钝化，此时阳极不溶解锡，而是析出氧气，不仅浪费电能，还会导致镀液主盐失衡，需频繁补充锡酸钾固体，增加成本。

四、 “以锡代银”的经济账：降本增效的实战拆解

企业采用新工艺的最终驱动力是经济回报。我们将通过一组实际生产数据，客观对比锡酸钾镀锡与氰化物镀银在连接器制造中的综合成本。

1. 直接材料成本对比

以某连接器端子生产线（年产1000万件）为例：

• 镀银工艺：需使用氰化银钾，白银价格受国际市场波动影响极大。单件耗银成本约0.08元。此外，需配套使用氰化钾等剧毒化学品，采购及安保成本高昂。

• 锡酸钾镀锡工艺：锡价相对稳定且远低于银价。使用高纯锡酸钾及配套化学品，单件耗锡成本约0.015元。

• 直接降本：仅主盐一项，单件即可降本0.065元，年产1000万件可直接节省材料成本65万元。

2. 环保与合规成本对比

• 废水处理：镀银废水需破氰处理，且需回收银，工艺流程长，药剂消耗大。环保验收压力巨大，违规风险极高。

• 锡酸钾废水：主要含锡和碱，无氰化物。处理流程仅需中和沉淀即可，废水处理药剂成本降低约70%，且无需高昂的危废处理资质。

3. 性能折损与工程补偿

客观而言，纯锡的接触电阻略高于银，且存在“锡须”生长风险和可焊性随时间退化的问题。但B端大厂通过工艺组合完美解决了这些痛点：

• 防锡须处理：在锡酸钾镀液中加入微量铋或铜，形成锡铋或锡铜合金镀层，从物理机制上抑制锡须生长，满足汽车电子和5G通讯的高可靠性要求。

• 可焊性保护：电镀后增加一道中性防氧化剂钝化工艺，封堵镀层微孔，确保产品在库存一年后仍具备优良的可焊性。

综合评估，在满足产品电气性能的前提下，以锡代银的综合制造成本降幅可达40%-60%，经济效益十分显著。

五、 常见工艺痛点排查与实战解决方案

尽管锡酸钾电镀工艺优势明显，但在实际大生产中，受水质、操作习惯等因素影响，仍会遭遇一些痛点。以下是基于一线经验整理的排查指南。

1. 镀层发暗、起泡或结合力差

• 成因分析：多由前处理不彻底引起。碱性镀锡液本身呈强碱，对油污有一定皂化能力，但若零件表面存在顽固油膜或氧化层，镀层会直接起泡。此外，镀液中有机杂质过多也会导致发暗。

• 解决方案：强化电解除油工序，确保零件表面完全亲水。定期用活性炭（1-3g/L）过滤镀液，吸附分解的有机添加剂杂质。

2. 镀层粗糙、边缘烧焦

• 成因分析：电流密度过高，或主盐浓度偏低。当游离氢氧化钾不足时，络合能力下降，也会导致锡离子在阴极快速析出，形成粗晶。

• 解决方案：通过霍尔槽试验调整电流密度范围。化验镀液，补充锡酸钾主盐，并调整游离碱至工艺上限，增强络合能力。

3. 阳极发黑，槽压异常升高

• 成因分析：阳极电流密度过大导致完全钝化，表面生成致密的黑色氧化膜，锡无法溶解入槽。

• 解决方案：增加阳极面积（多挂锡板），降低阳极电流密度。若阳极已发黑，需取出用稀盐酸清洗至露出金属本色后再入槽。

六、 行业未来展望：绿色制造下的锡酸钾机遇

随着全球对ESG（环境、社会和公司治理）要求的不断提升，以及新能源汽车、人工智能算力中心对高可靠连接器的海量需求，锡酸钾碱性镀锡工艺正迎来前所未有的发展机遇。

未来，配合脉冲电源和电镀添加剂的迭代，锡酸钾工艺将向着更高速、更智能化的方向发展。对于电镀企业而言，尽早掌握并优化锡酸钾工艺体系，不仅是应对环保法规的被动之举，更是提升产品核心竞争力、实现降本增效的主动战略。在这场表面处理技术的绿色变革中，锡酸钾无疑将扮演越来越重要的角色。
