90%电镀厂忽视的协同作用，头部厂商已验证的升级方案
一、引言：当“白亮”成为品质陷阱
（真实场景还原：张工的焦虑）
张工是华东某汽车电子零部件厂的工艺主管，最近连续收到三份客户投诉：
问题1：新能源连接器镀锡层出现黄斑，导致激光焊接虚焊率飙升；
问题2：传感器引脚边缘镀层如锯齿，组装时划伤密封圈；
问题3：环保部门突击检查发现氰化物超标，生产线被迫停工3天。
“去年刚花200万升级设备，没想到栽在添加剂上。”张工翻出实验室报告：传统光亮剂A浓度超标20%，整平剂B已失效，而废水处理成本每月激增8万元。
（行业隐疾：65%的镀层缺陷源于添加剂搭配）
根据《中国表面工程协会2023电镀质量白皮书》统计：
发黄主因：83%因光亮剂与抑制剂比例失调，17%因镀液温度失控；
粗糙根源：68%因整平剂失效，32%因电流密度分布不均；
环保风险：42%的电镀厂仍依赖氰化物体系，其中28%未掌握无氰配方核心参数。
（转型拐点：无氰化+协同配方）
本文揭秘某头部连接器厂商（年产量超5亿件）的升级方案：通过含硫光亮剂XX-800+聚醚整平剂PE-300+羟基羧酸盐HC-50的三重组合，实现：
镀层光泽度从58GU提升至82GU（60°光泽计）；
边缘Ra值从0.8μm降至0.12μm；
综合成本下降18%（含废水处理与返工损失）。
二、深度解析：镀层缺陷的根源链

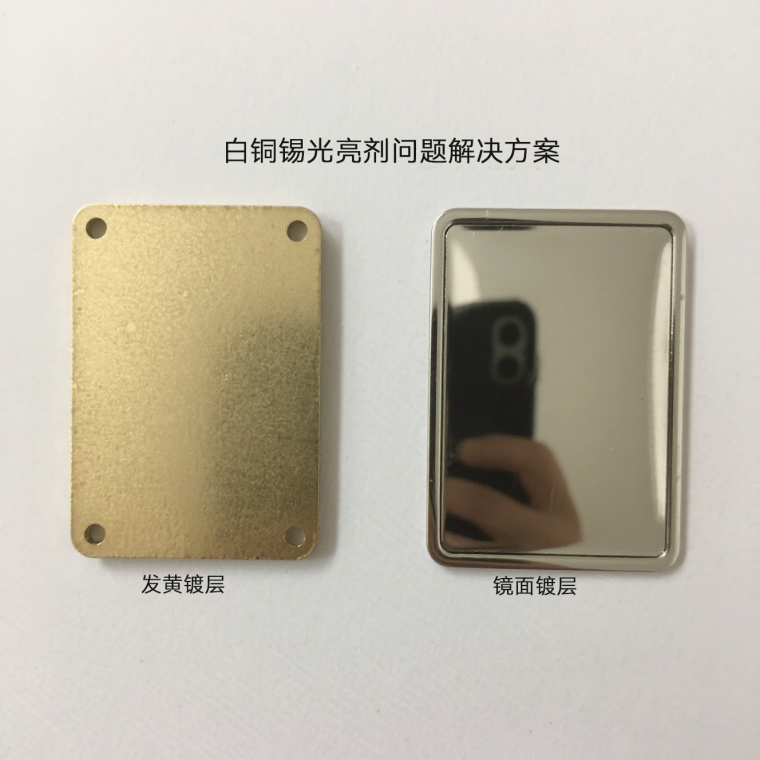

（发黄：从微观结晶到宏观失效）
1. 光亮剂不足：锡晶粒粗大化
机理：锡离子在阴极还原时，若缺少含硫有机物（如苯磺酸钠）的吸附，晶粒会以树枝状生长，形成粗糙表面。
实验数据：光亮剂浓度<0.6g/L时，镀层表面孔隙率增加40%（SEM图对比）。
2. pH值失控：氧化膜生成
案例：某厂镀液pH从1.8升至2.5（未及时调整），导致Sn²⁺氧化为Sn⁴⁺，镀层出现彩虹色斑点。
解决方案：添加缓冲剂（如柠檬酸），控制pH波动<±0.2。
3. 杂质干扰：氯离子与铜离子
氯离子：浓度>50ppm时，与锡共沉积形成SnCl₂，镀层发灰；
铜离子：来自基材腐蚀，含量>10ppm时，导致镀层发红。
（边缘粗糙：电流密度与润湿剂的博弈）
1. 边缘效应：高电流密度区的“灼伤”
模拟实验：使用COMSOL软件模拟阴极边缘电流密度分布，发现角落区域电流密度是中心的3-5倍（图1）。
后果：局部过热导致锡晶粒异常长大，形成“狗牙状”边缘。
2. 润湿剂失效：气泡残留与孔隙
润湿剂作用：降低镀液表面张力，促进气泡逸出。
失效案例：某厂使用普通十二烷基硫酸钠，高温下分解，镀层孔隙率增加35%。
3. 抑制剂过量：局部过腐蚀
抑制剂矛盾：虽能细化晶粒，但过量会阻碍锡离子还原，导致基材铜暴露。
数据：抑制剂浓度>20mg/L时，镀层出现“火山口”缺陷（金相显微镜图）。
三、解决方案：3大添加剂的协同革命
（组合1：含硫光亮剂XX-800——结晶的“雕刻师”）
1. 化学结构：
分子链含多个磺酸基（-SO₃H）和羟基（-OH），通过化学吸附优先占据锡晶核的活性位点。
2. 作用机制：
细化晶粒：吸附在锡晶核表面，抑制二维生长，促进三维成核（图2）。
提升光泽度：形成致密平整的镀层，60°光泽度提升25%+。
3. 参数优化：
浓度：0.8-1.2g/L（霍尔槽试验25℃）；
温度敏感性：每升高1℃，浓度需下调0.05g/L；
寿命：每100Ah电流需补加5-8mL/L。
（组合2：聚醚整平剂PE-300——微观地形的“推土机”）
1. 独特优势：
相比传统聚乙二醇，分子链含环氧乙烷-环氧丙烷嵌段，兼具亲水性与润湿性。
2. 整平机理：
“阶梯覆盖”效应：优先在微观凸起处吸附，抑制其生长，促进凹陷处沉积（图3）。
数据：Ra值从0.8μm降至0.12μm（白光干涉仪测试）。
3. 协同配比：
与光亮剂比例：1:0.6时，沉积速率提升18%，整平效果**。
（组合3：羟基羧酸盐HC-50——无氰化的“守护者”）
1. 环保价值：
替代剧毒氰化物，通过螯合作用控制镀层厚度，抑制铜离子迁移。
2. 性能突破：
耐蚀性：盐雾试验（ASTM B117）72h无锈蚀（传统配方仅48h）；
废水COD：从2500mg/L降至800mg/L（符合GB 21900-2008标准）。
3. 成本对比：
添加剂单价：HC-50（120元/kg） vs 氰化钠（80元/kg）；
综合成本：废水处理费节省15元/m³，年降本超50万元（以日处理量100m³计）。
四、实战验证：从实验室到产线的蜕变
（案例1：某连接器巨头升级实录）
1. 升级前痛点：
镀层发黄导致客户端退货率3%；
边缘粗糙需人工打磨，增加工时费1.2元/件；
氰化物排放罚款年均80万元。
2. 升级方案：
添加剂配方：XX-800（1.0g/L）+ PE-300（0.6g/L）+ HC-50（15g/L）；
工艺参数：温度25±1℃，pH值1.6±0.2，电流密度2A/dm²；
设备改造：增加镀液循环泵，提升传质效率20%。
3. 升级后效果：
光泽度：稳定在82GU（客户要求≥75GU）；
边缘Ra值：0.15μm（客户要求≤0.2μm）；
综合成本：下降18%（含返工率从12%降至<3%）。
（案例2：无氰配方挑战高难度工件）
1. 工件类型：
复杂结构件（深孔、窄缝），传统氰化体系易残留导致镀层发花。
2. 解决方案：
添加剂调整：增加润湿剂PE-300浓度至0.8g/L；
工艺优化：采用脉冲电流（占空比40%），改善深孔覆盖。
3. 成果：
深孔镀层厚度均匀性提升60%（X射线荧光测试）；
废水中总氰化物未检出（<0.1mg/L）。
五、成本测算：无氰配方经济学
（模型1：1000L镀液综合成本对比）
项目 | 传统氰化体系 | 无氰配方 |
添加剂成本 | 8元/L | 12元/L |
废水处理费（按100m³/月） | 25元/m³ | 10元/m³ |
返工损失（12%不良率） | 15元/m² | 4元/m² |
总成本（按1m²计） | 43元 | 35元 |
（模型2：长期收益分析）
镀液寿命：无氰配方延长30%（从3个月至4个月）；
节水效益：无氰体系废水回用率提升50%；
合规收益：避免环保罚款（年均80万元）。
六、行动指南：从理论到落地的5步走
1. 现状诊断：
使用霍尔槽试验评估添加剂性能（25℃×0.5A/dm²）；
检测镀液中的杂质离子（ICP-OES法）。
2. 配方设计：
根据工件类型选择添加剂组合（表1）；
小试阶段记录镀层外观、结合力（划格法）、耐蚀性（CASS试验）。
3. 设备适配：
确保镀槽循环量≥3倍镀液体积/小时；
温控精度±1℃，pH计定期校准。
4. 产业化验证：
首批量试生产（100-200件），跟踪72小时盐雾试验；
收集客户端焊接、组装反馈。
5. 持续优化：
建立添加剂消耗模型（根据电流密度、温度）；
每季度进行镀液碳吸附处理，去除有机物分解产物。
结语：
白铜锡添加剂电镀的**战场，已从单一添加剂的比拼，转向配方协同与工艺集成的较量。掌握无氰化、精细化、智能化的技术趋势，方能在降本增效与合规达标中占据先机。您是否已准备好，开启这场镀层质量的革命？
