环保禁令下，化学镀镍如何活下去？3大无铅稳定剂横评报告

[开篇导语]

2024年，当欧盟REACH法规第22批次修订案正式生效时，国内一家年产值超15亿的汽车零部件企业突然陷入停产危机——其化学镀镍生产线因含铅废水超标被环保部门勒令整改，而技术团队翻遍国内外文献，竟找不到成熟的铅替代方案。

这绝非个案。据中国表面处理行业协会统计，全国超60%的电镀园区因环保压力被迫转型，其中化学镀镍工艺的铅污染问题尤为棘手。当"无铅化"从政策口号变为生存门槛，添加剂技术正经历着前所未有的颠覆性变革。

一、生死局：环保政策下的技术突围战

1.1 全球环保围剿下的产业阵痛

欧盟REACH法规：自2023年起，所有含铅量＞0.1%的化学镀液被纳入高关注物质清单（SVHC），出口欧盟产品需强制披露供应链铅含量。

中国水十条：长三角/珠三角地区对电镀废水总铅排放限值从0.5mg/L骤降至0.1mg/L，配套的重金属在线监测设备误差率需控制在±5%以内。

终端品牌倒逼：苹果、华为等企业的供应链审核标准中，化学镀镍工艺的RoHS 3.0合规性已成为准入门槛。

▶ 典型处罚案例
2022年广东某消费电子代工厂，因镀液废水中铅含量超标2.3倍，被处以370万元罚款并暂停生产资质6个月，直接导致其丢失80%的海外订单。

1.2 传统含铅稳定剂的致命缺陷

含铅稳定剂（如硫酸铅、醋酸铅）通过抑制镀液中的无效分解反应，曾长期占据市场主流。但其致命缺陷在环保强压下暴露无遗：

毒性风险：操作人员长期接触可能导致神经系统损伤，职业健康诉讼风险激增。

废水处理成本：每吨含铅废水处理成本较无铅废水高出40-60元，年处理量超万吨的企业仅此一项年增成本超百万元。

供应链断裂：国际客户突击审核时，含铅工艺可能直接导致订单取消。

▶ 行业转型悖论
"不是不想改，是不敢改。"某电镀企业技术总监坦言："无铅配方要么稳定性差导致镀层起皮，要么沉积速率慢得影响产能，试错成本太高。"

二、技术破局：三大无铅稳定剂深度解构

2.1 稀土系稳定剂：性能与成本的平衡艺术

作用机制
稀土元素（Ce³⁺、La³⁺）通过优先吸附在催化活性位点，形成致密氧化膜抑制镀液自发分解。其效果受pH值影响显著：在pH=8.5时，Ce³⁺的抑制效率可达92%，但当pH>9时效率骤降至65%。

实验室数据对比

▶ 典型应用场景

高端连接器：稀土稳定剂配合柠檬酸钠络合剂，可在90℃下实现孔隙率＜0.5%的致密镀层。

铝合金轮毂：需配合氟化物促进剂使用，解决铝基材的置换反应问题。

2.2 有机系稳定剂：生物降解性的革命

技术演进路径
**代炔醇类稳定剂（如丙炔醇）虽具备生物降解性，但高温稳定性差；第二代含氮杂环化合物（如苯并三唑）通过π键共轭效应增强吸附稳定性，在85℃下分解率较炔醇类降低35%。

工艺适配性分析

优势：废水COD值较传统工艺降低40%，符合《电镀污染物排放标准》GB21900-2008最新修订要求。

挑战：对镀液pH波动敏感，需配备自动补加系统维持pH在4.6-4.8区间。

▶ 创新案例
某德国汽车零部件企业采用苯并三唑衍生物稳定剂，配合双氧水预浸处理ABS塑料，成功将镀层结合力从1级提升至4级（ASTM D3359标准）。

2.3 复合稳定剂：协同效应的**方案

配方设计逻辑
通过碘化物（I⁻）的催化作用加速沉积反应，稀土元素（Ce³⁺）抑制无效分解，有机物（如乙二醇）调节镀层应力，形成"加速-稳定-细化"的三重机制。

工业化数据验证

镀液稳定性：连续生产30批次后，镀速衰减率仅7%（传统含铅配方为18%）。

镀层性能：硬度达650HV（较纯镍镀层提升25%），盐雾试验1000h无红锈。

经济性：虽然初始配方成本增加12%，但良品率提升带来的收益覆盖成本周期仅14个月。

▶ 技术瓶颈突破

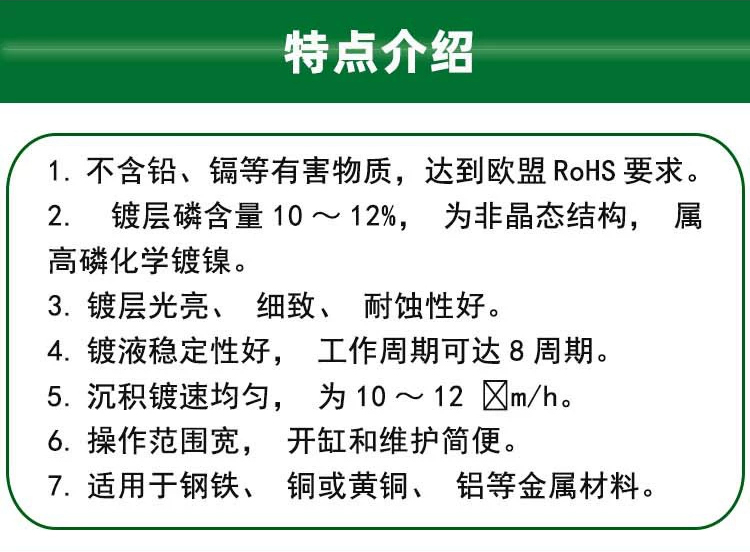

清华大学团队发现，当复合配方中I⁻/Ce³⁺浓度比达到0.8时，镀层中的磷含量可从8.5%优化至10.2%，显著提升耐蚀性。

三、实战交锋：头部企业转型路线图

3.1 消费电子领域：纳米级精度控制

案例背景
某苹果供应链企业需为5G基站滤波器生产高精度镍镀层，要求镀层厚度均匀性±0.3μm，孔隙率＜0.1%。

解决方案

采用稀土-碘复合稳定剂，配合纳米氧化铝分散剂。

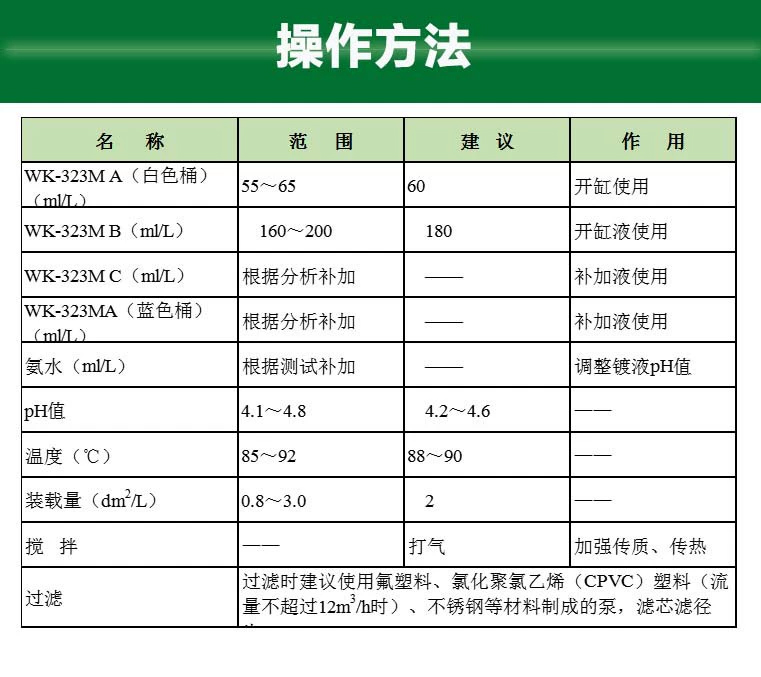

通过DOE实验确定**工艺参数：温度85℃、pH4.7、装载量2.5dm²/L。

成果

良率从82%提升至95%，单批次报废损失减少38万元。

成功通过苹果供应链RoHS 3.0审核，获得30%订单溢价。

3.2 汽车零部件行业：极端工况适应性

技术挑战
铝轮毂需在-40℃至150℃温度区间保持镀层结合力，且需通过1200h中性盐雾试验。

创新方案

开发"氟锆酸+稀土稳定剂"复合体系，利用氟离子的蚀刻作用增强结合力。

采用脉冲化学镀技术，通过周期性供电改变镀层结晶形态。

实测数据

热震试验（ΔT=190℃）循环50次后，镀层无起泡脱落。

盐雾试验1200h后，腐蚀面积＜0.5%（传统工艺为3.2%）。

四、未来战场：添加剂技术的三大进化方向

4.1 智能化：镀液状态感知系统

技术原理：通过电化学传感器实时监测镀液中稳定剂浓度、pH值等参数，结合AI算法预测镀液寿命。

应用价值：某企业部署该系统后，镀液异常报废率从12%降至3%，年节约添加剂成本超50万元。

4.2 功能性：镀层性能定制方案

案例：通过添加纳米石墨烯+钨微粒，开发出导电性提升40%的复合镀层，满足新能源汽车电池壳体需求。

技术难点：需解决纳米颗粒的团聚问题，某团队采用超声波分散+硅烷偶联剂包覆技术，实现稳定分散。

4.3 绿色化：闭环回收技术

突破：日本某研究机构开发出从报废镀液中回收稀土稳定剂的技术，回收率达85%，处理成本较传统法降低60%。

瓶颈：有机物杂质对回收液性能的影响仍需进一步研究。

[结语]
无铅化转型不是选择题，而是生死局。当我们在实验室调试配方参数时，竞争对手已在量产线上验证新一代复合稳定剂；当我们纠结于初始成本时，行业先行者正通过技术迭代收割环保溢价。

转型窗口期正在关闭，但机会永远属于敢于吃螃蟹的人。那些率先掌握无铅添加剂核心技术的企业，终将在绿色工业革命中成为新规则的制定者。
